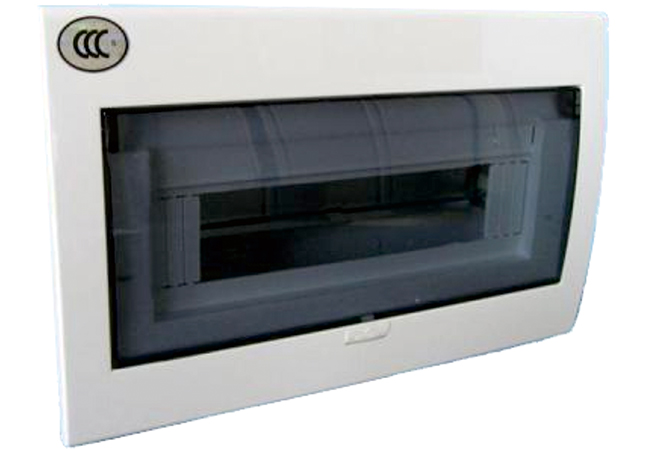

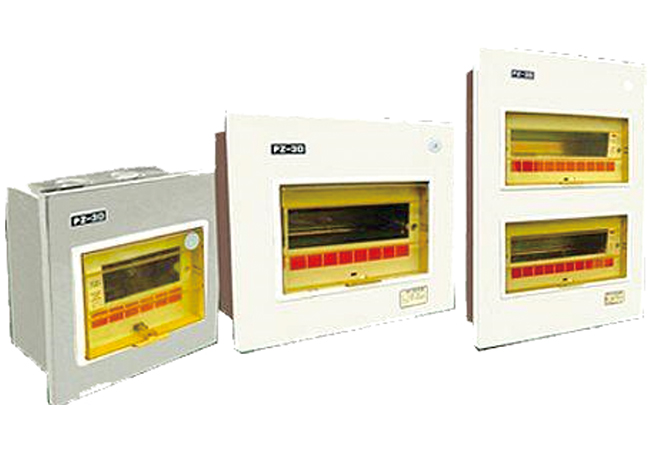

PZ30 終端箱
PZ30終端組合
產品概述
PZ30系列終端組合式配電箱（簡稱：配電箱）。采用鋼塑結構的形式，箱體基座采用鋼結構并鍍覆，端蓋采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防護罩。配電箱內的電器元件采用導軌安裝，元件寬度均以9mm為模數。
PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于125A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置?？梢詮V泛應用于高層建筑、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。
使用條件
環境溫度: -25°C; -- +40°C
環境濕度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
產品運行環境不應有火災、爆炸的危險以及化學腐蝕、劇烈震動的場所
日平均溫度不超過+35°C
設備安裝時與垂直面的傾斜度不超過5%
PZ30系列終端組合式配電箱（簡稱：配電箱）。采用鋼塑結構的形式，箱體基座采用鋼結構并鍍覆，端蓋采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防護罩。配電箱內的電器元件采用導軌安裝，元件寬度均以9mm為模數。
PZ30終端組合電器適用于額定電壓220V或380V，負載總電流量不大于125A的單相三線或三相五線的末端電路中，作為對用 電設備進行控制，對過載、短路過電壓和漏電起保護作用的一種成套裝置?？梢詮V泛應用于高層建筑、賓館、住宅、車站、港口 機場、醫院、影劇院、大型商業網點和工礦企業等。
使用條件
環境溫度: -25°C; -- +40°C
環境濕度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
產品運行環境不應有火災、爆炸的危險以及化學腐蝕、劇烈震動的場所
日平均溫度不超過+35°C
設備安裝時與垂直面的傾斜度不超過5%
|
序號 |
項目 |
單位 |
參數 |
|
1 |
額定電壓 |
V |
AC380 |
|
2 |
絕緣電壓 |
V |
AC400 |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定母線電流 |
A |
100 |
|
5 |
母線短時耐受電流 |
kA |
4.5 |
|
6 |
主開關額定電流 |
A |
125 |
|
7 |
污染等級 |
|
2級 |
|
8 |
外殼防護等級 |
kA |
IP30 –操作面IP20C |
蘇州頂?shù)仉姎?PZ30 CCC強制認證

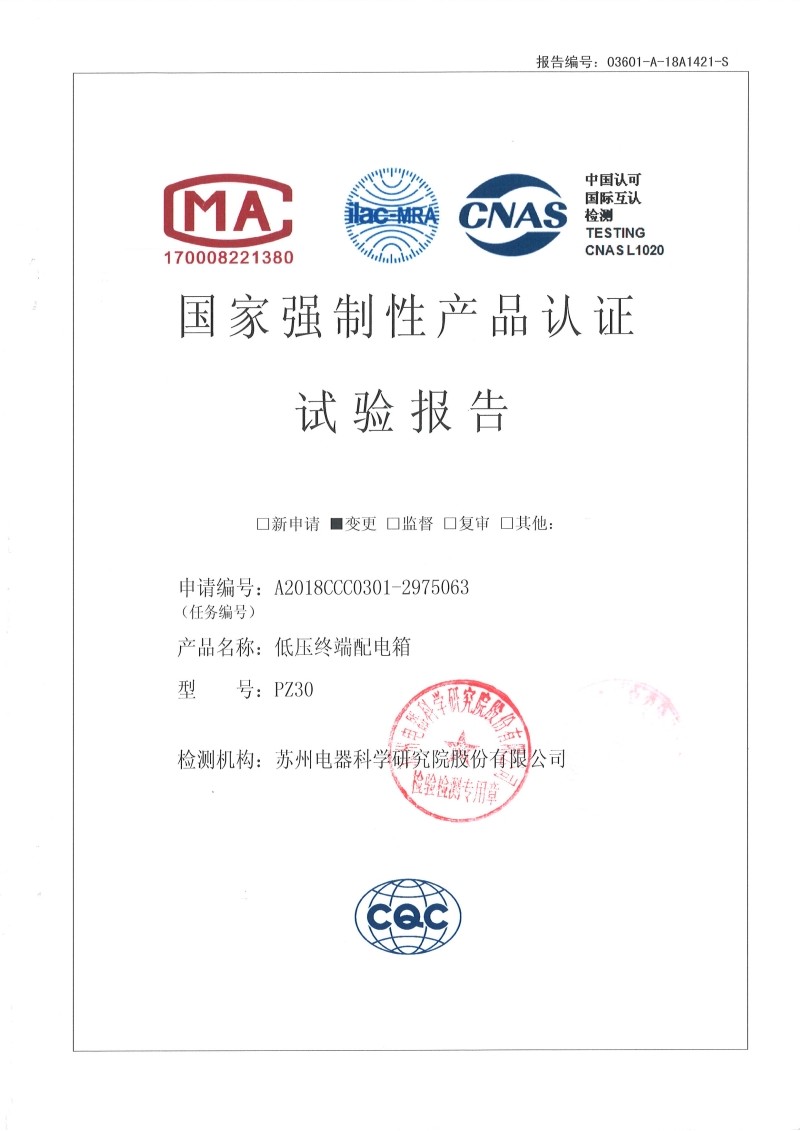

蘇州頂?shù)仉姎?PZ30 型式試驗報告 封面

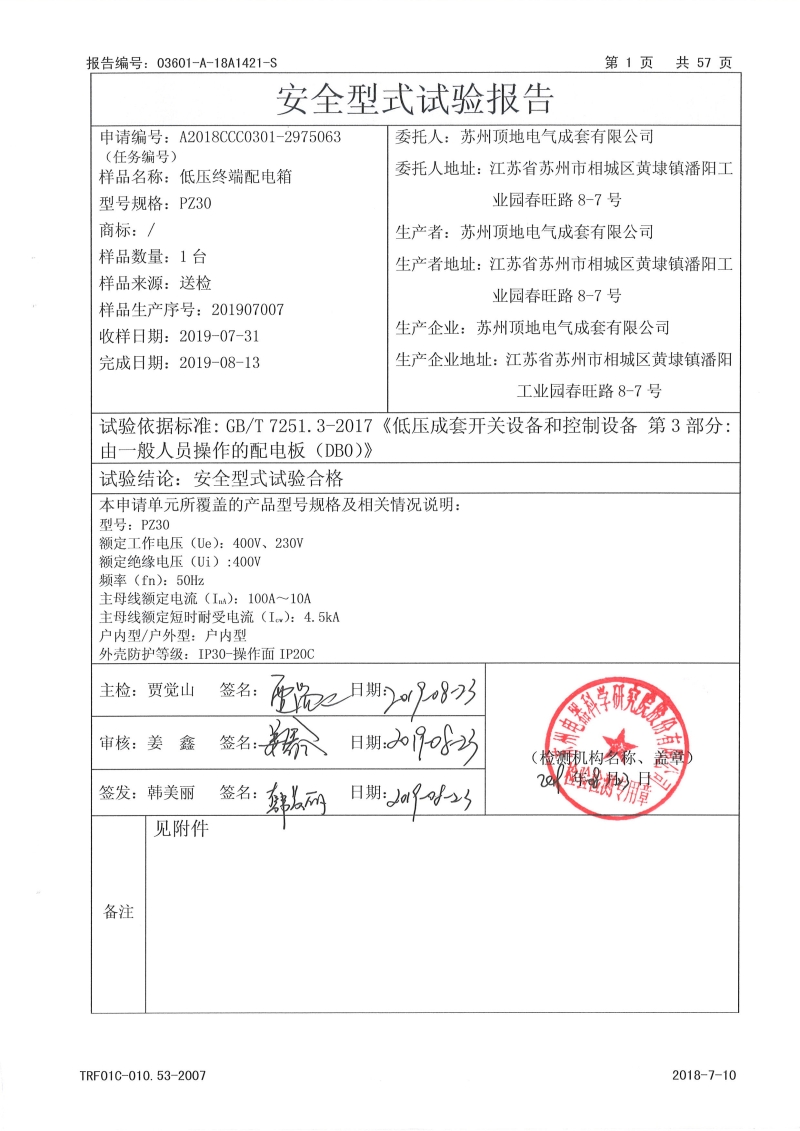

蘇州頂?shù)仉姎?PZ30 型式試驗報告 內頁
