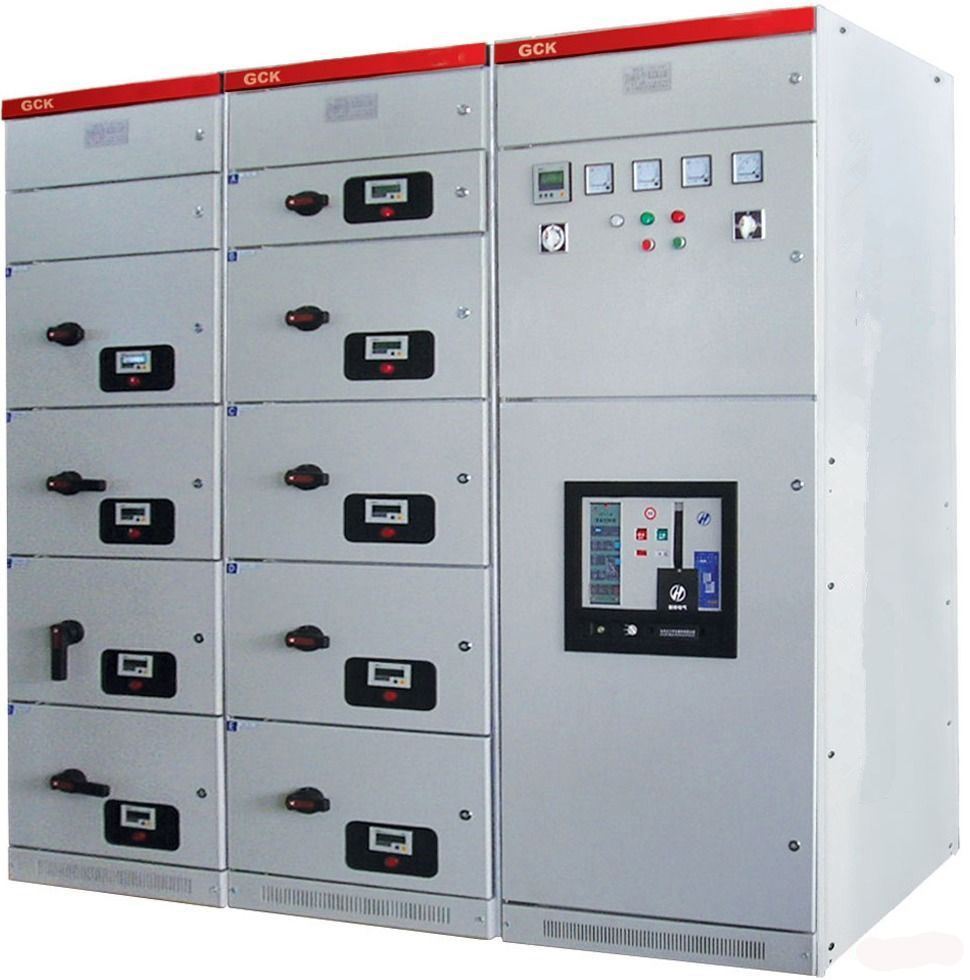

MNS/GCK 低壓抽出式開關柜
GCK1A 1600-2500A
產品概述
GCK低壓抽出式開關柜廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中，作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新?lián)Q代產品。
使用條件
環境溫度: -25°C; -- +40°C環境濕度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
產品運行環境不應有火災、爆炸的危險以及化學腐蝕、劇烈震動的場所
日平均溫度不超過+35°C
設備安裝時與垂直面的傾斜度不超過5%
|
序號 |
項目 |
單位 |
參數 |
||
|
1 |
額定工作電壓 |
V |
AC400 |
||
|
2 |
額定絕緣電壓 |
V |
AC690 |
||
|
3 |
額定頻率 |
Hz |
50 |
||
|
4 |
污染等級 |
|
3級 |
||
|
5 |
電氣間隙 |
mm |
>= 14 |
||
|
6 |
爬電距離 |
mm |
>= 16 |
||
|
7 |
主母線額定電流 |
A |
1000-3200 |
1600-4000 |
4000-6300 |
|
8 |
額定短時耐受電流 |
kA |
50 |
80 |
100 |
|
9 |
峰值耐受電流 |
kA |
105 |
175 |
220 |
|
10 |
外殼防護等級 |
|
IP30,IP31,IP40,IP41 |
||
