FZW28-12型戶外分界真空負荷開關（開關本體與控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10kV架空線路 上，可實現自動切除單相接地故障和自動隔離相間短路故障。適用于10kV架空配電線路分段點或聯絡點分合控制?？膳c終端設備配套，實現無需通信的就地故障隔離功能。使用于柱上安裝的場合，具有手動和電動操作功能。開關為免維護開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。
使用條件
環境溫度: -25°C; -- +40°C
日照烈度: 0.1W/cm2
覆冰厚度: <=10mm
海拔高度: 1000M 及以下地區
相對濕度: 日平均值<=95%,月平均值<=90%
最大風速: 35m/s
抗震能力: 地面水平加速度:0.2g，地面垂直加速度:0.1g
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
12 |
|
|
2 |
額定絕緣水平 |
1min工頻電壓(對地/斷口) |
42/48 |
|
|
雷電沖擊電壓(峰值)(對地/斷口) |
75/85 |
|||
|
3 |
額定頻率 |
Hz |
50 |
|
|
4 |
額定電流 |
A |
630 |
|
|
5 |
額定短路開斷電流 |
kA |
20 |
|
|
6 |
額定短路開斷電流開斷次數 |
次 |
30 |
|
|
7 |
額定峰值耐受電流 |
kA |
50 |
|
|
8 |
額定短時耐受電流 |
kA |
20 |
|
|
9 |
額定短路持續時間 |
S |
4 |
|
|
10 |
分閘時間 |
ms |
40-60 |
|
|
11 |
合閘時間 |
mS |
60-100 |
|
|
12 |
全開斷時間 |
ms |
< 100 |
|
|
13 |
機械壽命 |
次 |
5000 |
|

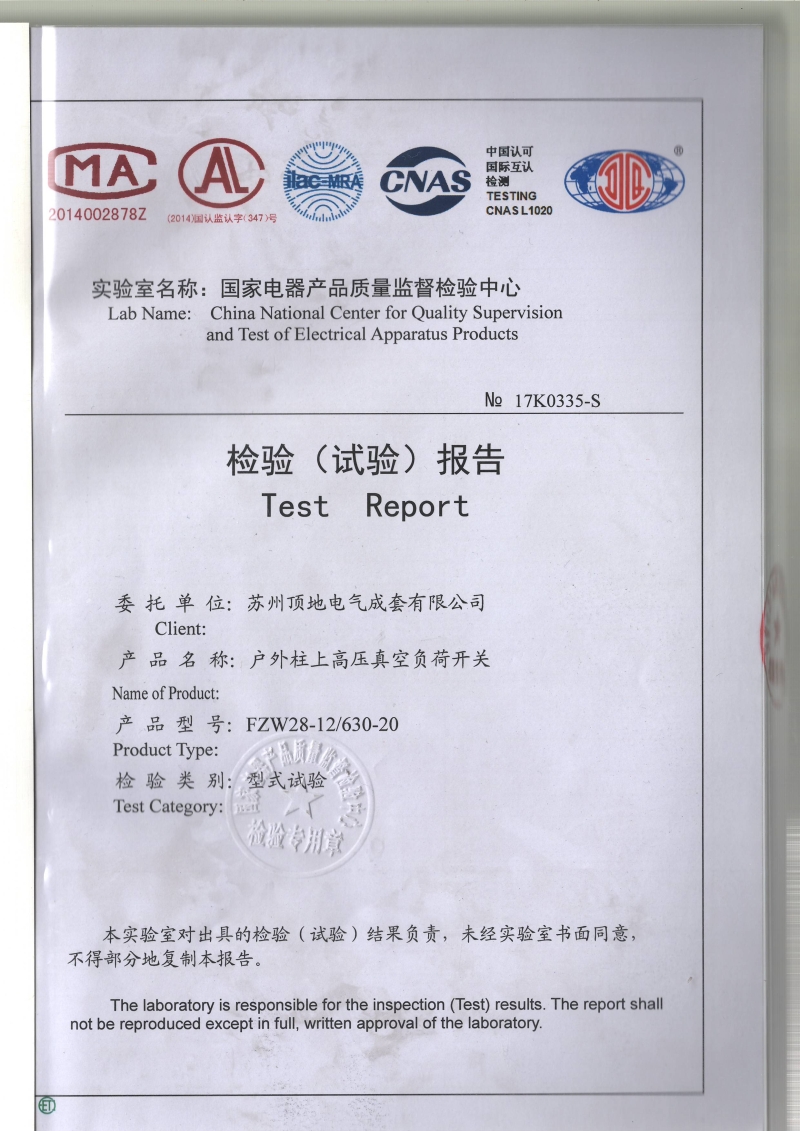

FZW28-12 戶外柱上分界真空負荷開關 型式報告封面

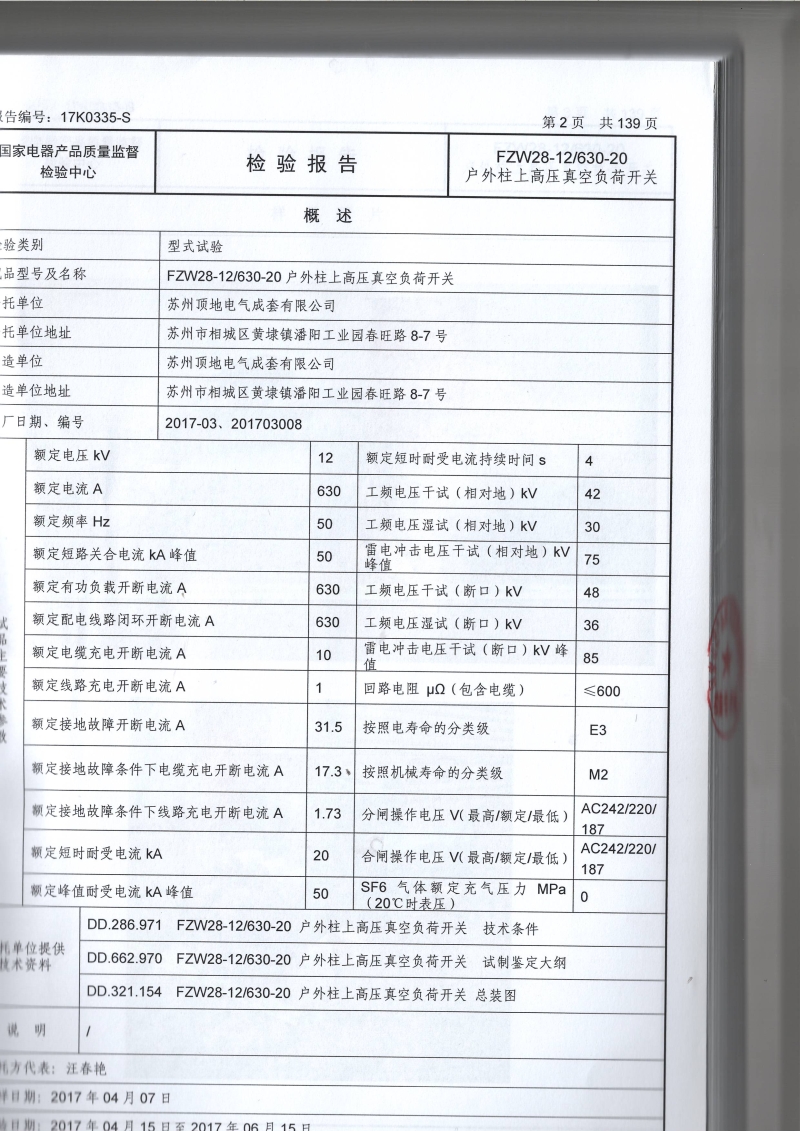

FZW28-12 戶外柱上分界真空負荷開關 型式報告參數頁

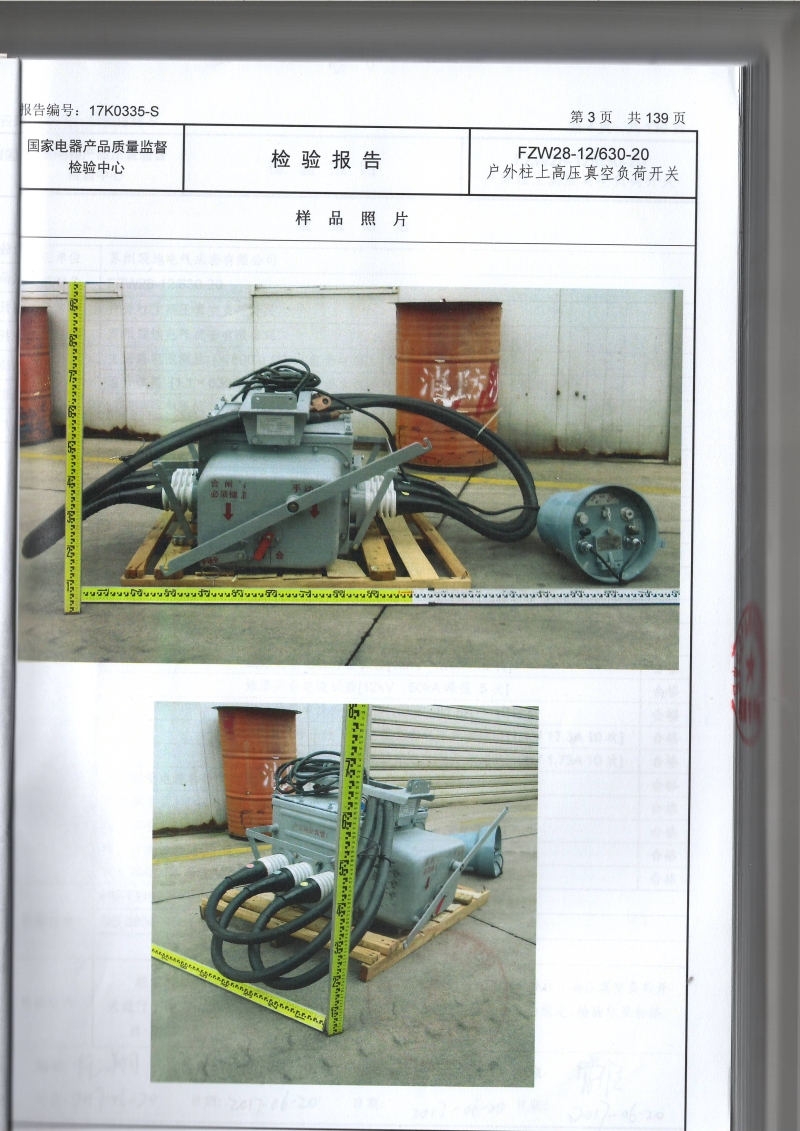

FZW28-12 戶外柱上分界真空負荷開關 型式報告照片頁

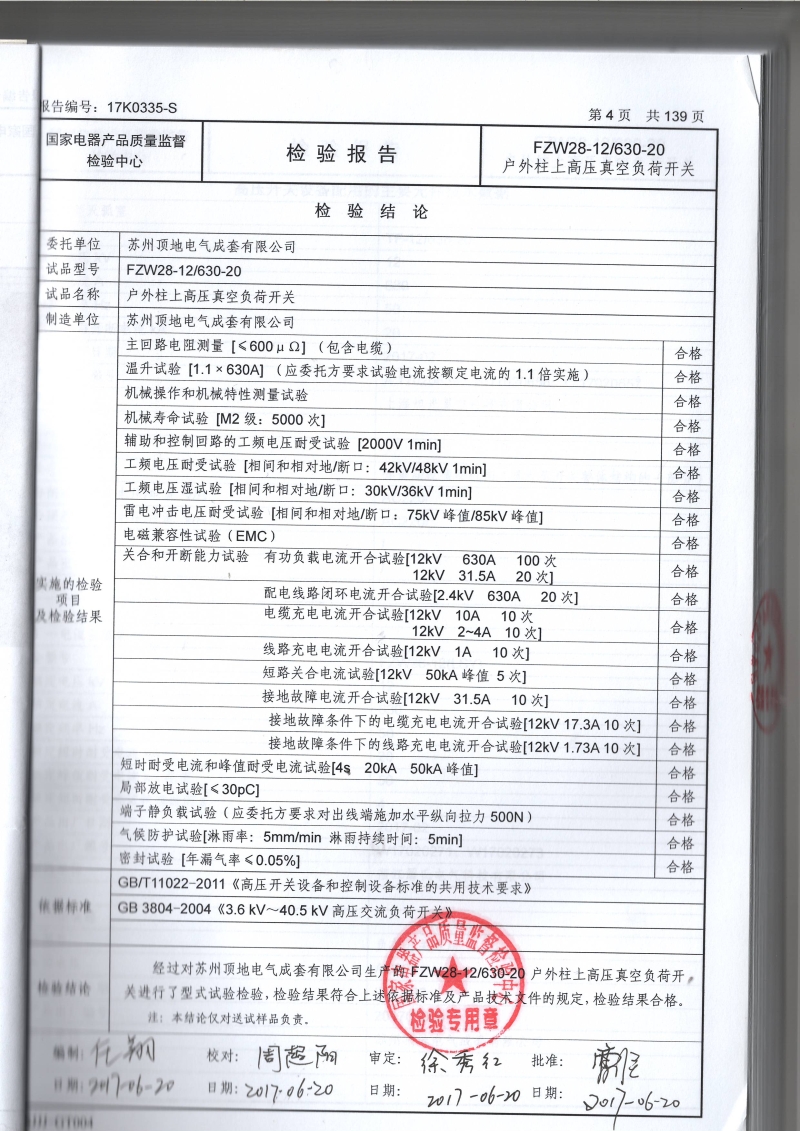

FZW28-12 戶外柱上分界真空負荷開關 型式報告試驗結果頁
