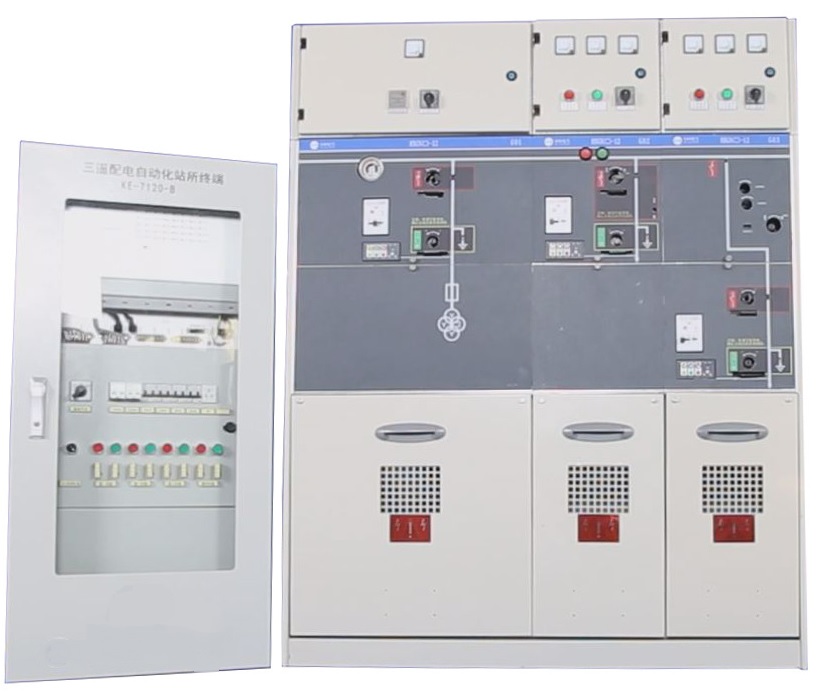

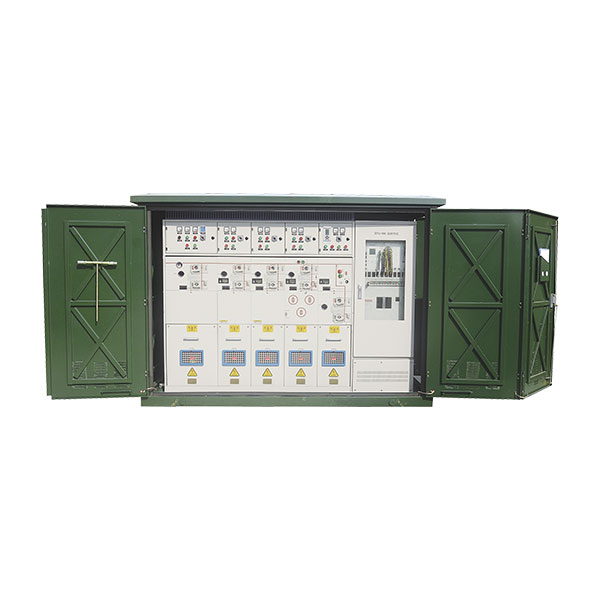

箱式開閉所是借鑒歐洲的開閉所,將10KV開關柜、斷路器、負荷開關、電流電壓互感器、10KV電源PT、FTU、通信控制終端(BU)、10KV計量及自動抄表,UPS電源及指示儀表等安裝調試好裝入可移動、密封、防潮的不銹鋼箱體內。從而實現了配電網自動化中一、二次系統工廠化裝配高度。縮短了建設周期,大大的提供城市電網運行的可靠性。
負荷開關采用多種型號開關,推薦六氟化硫開關體積小免維護 ;、斷路器采用真空滅弧、SF6氣體絕緣等 ; 操作機構為彈簧操作機構; 可具備自動化接口; 可配有屏蔽型可分離連接器; 具有“五防”功能; 體積小免維護, 可安裝充氣柜,固體柜,普通開關柜.
使用條件
抗震能力: 地面水平加速度:0.2g,地面垂直加速度:0.1g
環境濕度: 日平均值<=95%,月平均值<=90%
海拔高度: 2000M 及以下
地區最大日溫差:25K
環境溫度: -25°C; -- +40°C
安裝場所應無嚴重影響負荷開關絕緣的氣體蒸汽、化學性沉積、灰塵、污穢及其他爆炸和腐蝕介質
用于不接地系統和通過小電阻接地或經消弧線圈接地的10KV系統中
序號 |
項目 |
參數 |
|
1 |
工作電壓 |
AC220 |
|
2 |
遙信分辨率 |
<= 5ms |
|
|
守時精度 |
每24小時誤差不大于2小時 |
|
3 |
開關測控容量 |
容量 |
4回路 |
遙測 |
每路三相/零序電壓/電流 |
||
4 |
遙信 |
>=5個(合/分/地刀/儲能/遠方、就地) |
|
遙控 |
>=2個(分閘/合閘控出) |
||
5 |
電壓測量精度 |
相/零序 0.5級 |
|
6 |
電流測量精度 |
相/零序0.5級 相保護值<=3% |
|
7 |
軟件防抖 |
10 – 1000ms 可調 |
|
8 |
通信接口 |
串行 |
>= 4個可復用 RS232/RS485 |
RJ45以太網 |
>= 2 |
||
9 |
終端功耗 |
整機 <= 50VA |
