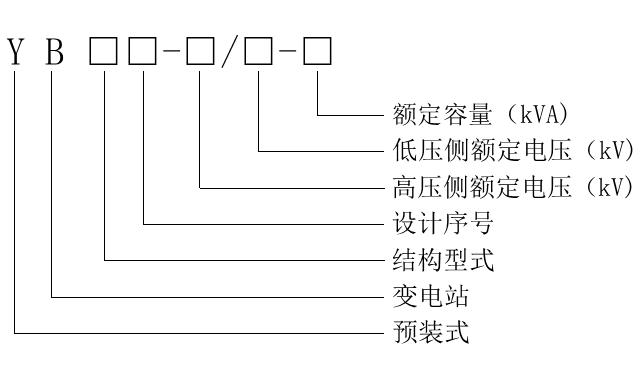

型號含義
產品概述
- YBW-12/24預裝式變電站箱體采用特種玻纖泥制造，外形美觀，維護方便，更具有阻燃、隔熱、防腐蝕、不產生凝露等功效、外殼色彩及材料有多重可供選擇。
- 變電站各室之間均隔離成獨立的小室。為便于運行、監視和維修，均設有照明裝置，變壓器室裝有自動通風裝置。
- 高壓室可配套HXGN15,SM6,RM6系列環網柜，五防功能齊全。
- 變電站采用模塊化結構，每一臺可由下列各種型式組合而成。
- 按高壓柜接入電網型式分：環網型、終端型
- 按高、低壓設備布置方式分：目字型結構；品字形結構
- 按變壓器種類分：油浸式變壓器；干式變壓器。
- 按高壓開關選型分：半絕緣環網柜；全絕緣環網柜
- 按建筑材質分：全金屬外殼；非金屬外殼
使用條件
- 環境溫度: -25°C; -- +40°C
- 日照烈度: 0.1W/cm2
- 覆冰厚度: <=10mm
- 海拔高度: 1000M 及以下地區
- 相對濕度: 日平均值<=95%,月平均值<=90%
- 最大風速: 35m/s
- 抗震能力: 地面水平加速度:0.2g，地面垂直加速度:0.1g
|
序號 |
項目 |
單位 |
12KV 參數 |
24KV 參數 |
|
||||
|
1 |
變壓器額定容量 |
kVA |
<= 1600 |
<= 1600 |
|
||||
|
2 |
額定電壓 |
高壓側 |
kV |
12 |
24 |
|
|||
|
低壓側 |
V |
400 |
400 |
|
|||||
|
3 |
環 網 柜 |
工頻耐壓(1min) |
對地、相間 |
kV |
42 |
65 |
|
||
|
斷口 |
kV |
48 |
79 |
|
|||||
|
雷電沖擊耐壓 |
對地、相間 |
kV |
75 |
125 |
|
||||
|
斷口 |
kV |
85 |
145 |
|
|||||
|
額定短時耐受電流 |
kA/s |
20/4s |
20/4s |
|
|||||
|
4 |
變 壓 器 |
工頻耐壓(1min) |
高壓側 |
kV |
35 |
55 |
|
||
|
低壓側 |
kV |
5 |
5 |
|
|||||
|
5 |
額定噪聲水平 |
db |
<=50 |
<=50 |
|
<=50 |
|||
|
6 |
防護等級 |
|
IP33 |
IP33 |
|
IP33 |
|||
