型號含義
產品概述

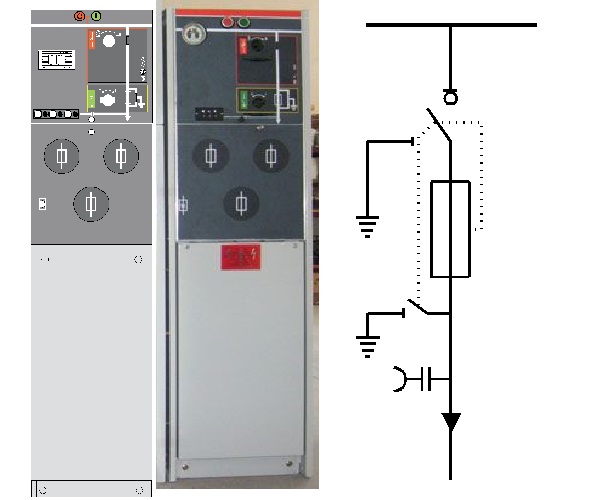

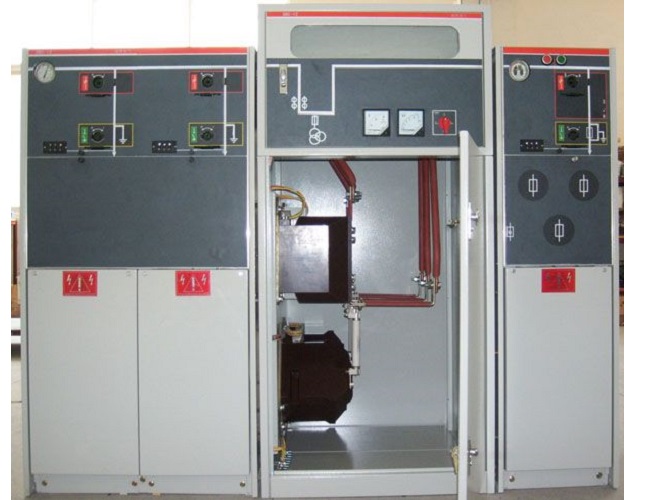

HXGN15-12型戶內交流金屬封閉環網高壓開關柜(以下簡稱環網柜),適用于戶內12kv三相交流50HZ供電系統中，可廣泛用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、一般企事業單位等配電系統。作為接受和分配只用。HXGN15型環網柜主要部件采用施耐德電氣生產的SC6系列的負荷開關，并配用手動、電動彈簧操作機構來操作負荷開關。HXGN15系列環網柜具備可靠的“五防”功能，體積小巧，可實現任意組合擴展。柜頂采用管型母線形式，能更好的均壓電場，確保環網柜運行高可靠性和安全性。
使用條件
- 環境溫度: 上限 +40°C,下限 -25°C;
- 相對濕度: 日平均不大于95%; 月平均值不大于90%;
- 不超過2000m(超過2000米由用戶和制造商協商);
- 特殊條件:按IEC60694標準,對于非正常操作條件下的特殊要求,終端用戶須與制造商協商并達成共同意見。如果運行環境特殊惡劣,必須提前咨詢。
- 當使用條件超出上述范圍時，應由用戶與我公司協商確定允許范圍及技術措施。
|
序號 |
項目 |
單位 |
12kV參數 |
24kV參數 |
|
|
1 |
額定電壓 |
kV |
12 |
24 |
|
|
2 |
額定頻率 |
Hz |
50 |
50 |
|
|
3 |
工頻耐壓1min |
對地、相間 |
kV |
42 |
65 |
|
斷口 |
kV |
48 |
79 |
||
|
4 |
雷電沖擊壓 |
對地、相間 |
kV |
75 |
125 |
|
斷口 |
kV |
85 |
145 |
||
|
5 |
額定電流 |
A |
630 |
630 |
|
|
6 |
額定短時耐受電流 |
kA |
20/4s |
20/4s |
|
|
8 |
額定峰值耐受電流 |
kA |
50 |
50 |
|
|
9 |
額定短路關合電流 |
kA |
50 |
50 |
|
|
10 |
額定轉移電流 |
A |
1750 |
1400 |
|
|
11 |
整機重量 |
Kg |
195 |
195 |
|
|
12 |
機械等級(負荷開關/接地開關) |
次 |
5000/3000 |
5000/3000 |
|
