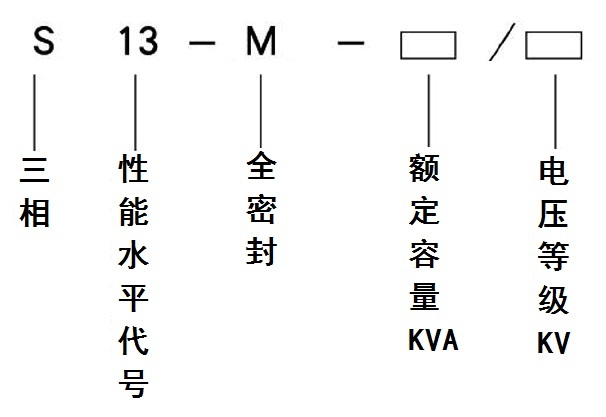

型號含義
產品概述

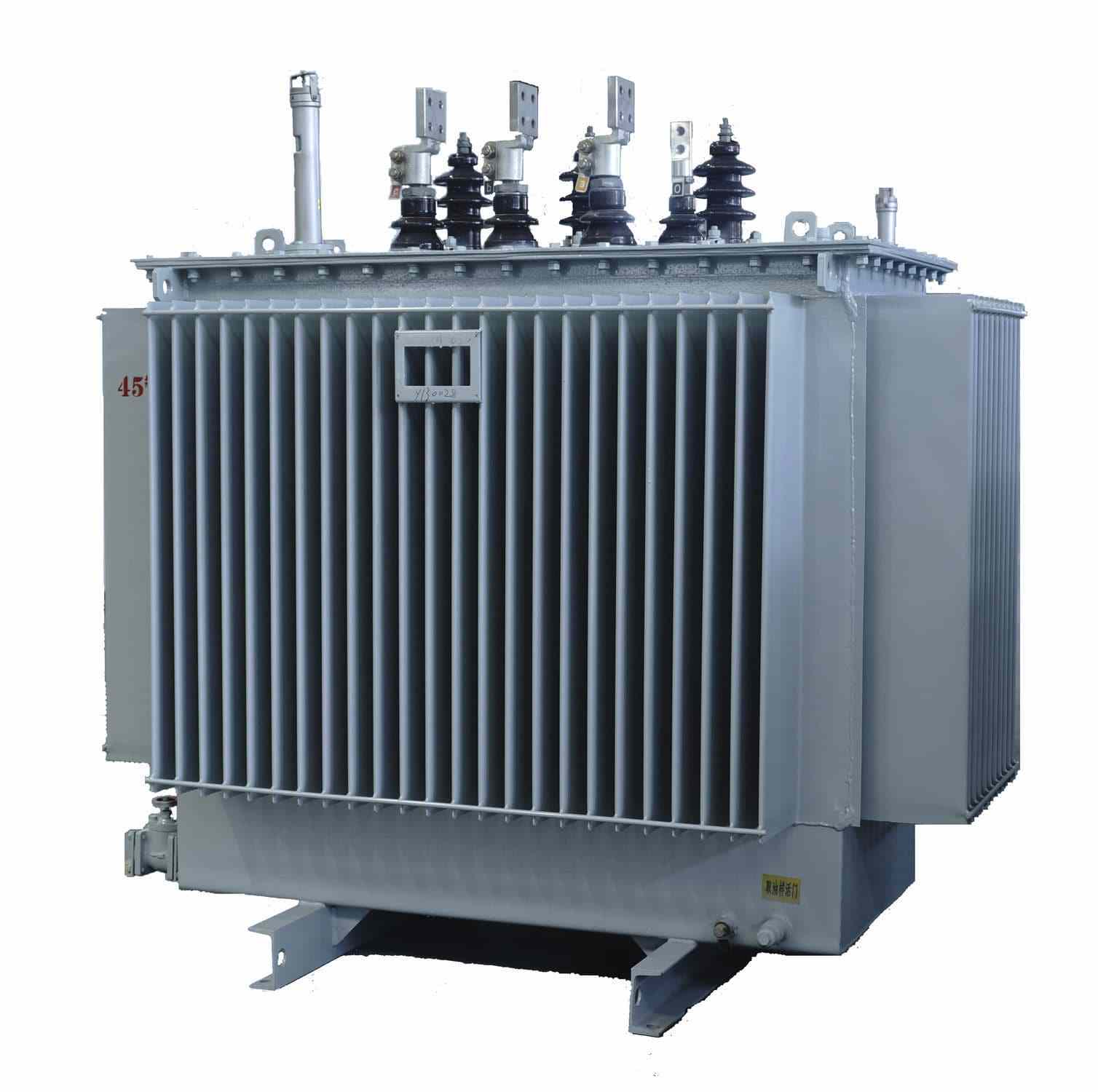

S13-M型油浸式電力變壓器采用全密封波紋片油箱結構設計制造，外形美觀，占地面積小，鐵芯材料采用高導磁優質晶粒取向冷軋硅鋼片，45度全斜步進搭接，能夠減少接縫處鐵損過分集中而造成局部過熱，在產品性能上，與S11同容量變壓器相比，空載損耗下降25%以上，噪聲下降7-10dB(A)，運行費用平均下降20%，經濟效益顯著。該產品具有免維護，維修方便、運行穩定的特點?？捎迷诰用駞^(qū)、商業街道、工礦企業和農村動力及照明之用。使用條件
- 環境溫度: -25°C; -- +40°C
- 日照烈度: 0.1W/cm2
- 覆冰厚度: <=10mm
- 海拔高度: 2000M 及以下地區
- 相對濕度: 日平均值<=95%,月平均值<=90%
- 最大風速: 35m/s
|
額定容量 kVA |
高壓側/0.4 kV |
聯結組 標號 |
空載損耗 kW |
負載損耗 Kw |
空載電流 % |
短路阻抗 % |
|
160 |
高壓側 6 6.3 10 10.5 11 ± 5% 或 ± 2x2.5% |
Yn0/ Dyn11 |
200 |
2310/2200 |
1.6 |
4 |
|
200 |
240 |
2730/2600 |
1.5 |
|||
|
250 |
290 |
3200/3050 |
1.4 |
|||
|
315 |
340 |
3830/3650 |
1.4 |
|||
|
400 |
410 |
4520/4300 |
1.3 |
|||
|
500 |
480 |
5410/5150 |
1.2 |
|||
|
630 |
570 |
6200 |
1.1 |
4.5 |
||
|
800 |
700 |
7500 |
1 |
|||
|
1000 |
830 |
10300 |
1 |
|||
|
1250 |
970 |
12000 |
0.9 |
|||
|
1600 |
1170 |
14500 |
0.8 |
